Stojanová bodová svářečka

Co je stojanová bodová svářečka?

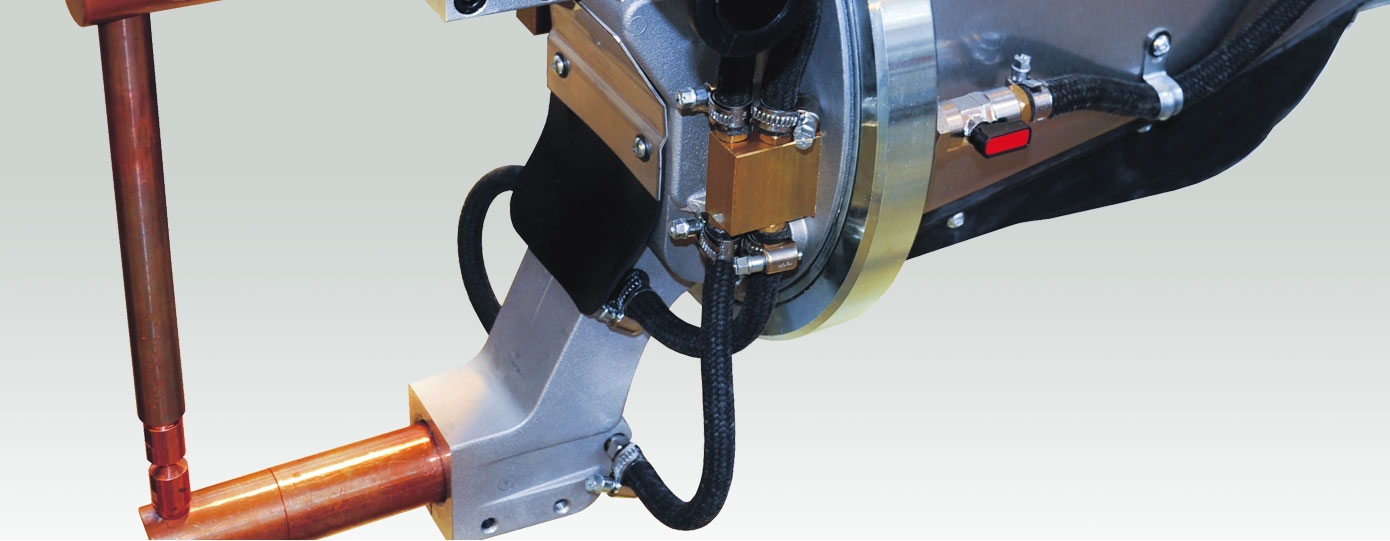

Stojanové (stacionární) bodovky jsou určeny pro sériovou výrobu s velkou kadencí bodů. Stojanové bodovky mají vodou chlazená ramena, transformátor a elektrody. Přítlak bývá řešen pneumaticky a pokyn k sevření ramen a sepnutí proudu dává obsluha obvykle nožním spínačem. Jednodušší stojanové bodovky mají přítlak řešen i mechanicky nožní pákou. Plynulá regulace proudu a času je samozřejmostí. Také velikost přítlaku je seřiditelná.

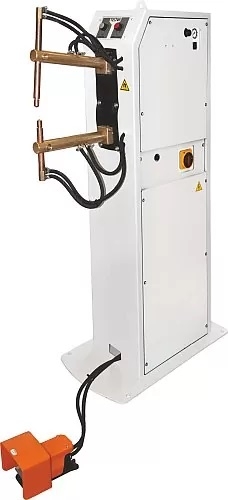

Typová řada 4640N - 4649N, mechanicky a pneumaticky ovládané svářečky s kyvným ramenem, 16 - 25 kVA

Bodové svařovací stroje řady 464x představují základní, avšak velmi propracované řešení pro svařování ve výrobním podniku. Jejich výkon až 25 kVA umožňuje svařovat plechy o síle až 4 + 4 mm či ocelovou kulatinu až do průměru 12 mm. Řada 464x zahrnuje jak mechanické stroje, kde je přítlak vytvářen pomocí nožního pedálu obsluhovaného pracovníkem, tak i  pneumatické stroje s dvoustupňovým pedálem. Všechny stroje mají nastavitelnou délku ramen 230 – 550 mm, resp. 380 – 700 mm (dle typu). Všechny stroje jsou také vybaveny digitální řídící jednotkou TE 101, která umožňuje přesné nastavení až 13 parametrů. Stroje mají novou ergonomickou konstrukci pro usnadnění práce. Řídící jednotka je umístěna vpředu, aby operátor viděl svařovací parametry během pracovního cyklu. Manometr a regulátor jsou umístěny v horní části stroje pro lepší přístup.

Charakteristika

• Nastavitelná délka ramen podle druhu práce.
• Elektrodový držák, vyrobený ze slitiny mědi a chromu pro dlouhou životnost, může být v ramenech namontován kolmo nebo šikmo.
• Výška zdvihu elektrod je nastavitelná.
• Epoxidová izolace měděných transformátorů.
• Transformátor, ramena a elektrodový držák jsou chlazené vodou.
• Mikroprocesorová řídící jednotka TECNA TE 101.

Svařovací stroje s mechanickým ovládáním:

• Nastavitelný přítlak elektrod. Spuštění svářecího cyklu přes mikrospínač.
• Nožní pedál je možné délkově nastavit.

Pneumatické svařovací stroje:

• Bezolejové vzduchové válce eliminující olejovou mlhu.
• Nastavitelný přítlak elektrod redukčním ventilem se vzduchovým filtrem, manometrem, a poloautomatickým odvodňovacím systémem.
• Vestavěné ventily pro seřízení rychlosti sevření a rozevření ramen, absorbér pro pohlcení rázů a vzduchový tlumič.
• Dvou-stupňový elektrický nožní spínač – pro použití v automatickém a manuálním režimu umožní obsluze provést více bodů a dovolí svařování pouze v konkrétní pozici.
• Možnost připojení druhého dvoustupňového elektrického nožního pedálu typ 70284 s možností nastavení rozdílného času a proudu s různými druhy svařování na stejném výrobku.

Typová řada 4660N-4668N svařovací stroje s kyvnými a lineárními rameny 35 – 50 kVA

Nová pevná ergonomická konstrukce pro usnadnění práce. Řídící jednotka je umístěna vpředu, aby operátor viděl svařovací parametry během pracovního cyklu. Manometr a regulátor jsou umístěny v horní části stroje pro lepší přístup.

Charakteristika

• chrom-měděné držáky elektrod pro velkou pracovní zátěž a dlouhou životnost, pro přímou i šikmou montáž,
• vodou chlazený transformátor s vinutím zalitým epoxidovou pryskyřicí,
• vodou chlazená ramena, držáky elektrod a elektrody,
• řídící jednotka TE 101,
• bezolejový vzduchový válec,
• vestavěný ochranný filtr stlačeného vzduchu s tlakoměrem a s poloautomatickým odstraňováním vlhkosti,
• dvoustupňové nožní elektrické ovládání pro sevření a svaření kusů pouze pokud jsou správně umístěny,
• příprava pro připojení druhého nožního dvoustupňového elektrického ovladače pro přímou volbu druhého svářecího programu (vhodné pro sváření dvou různých svárů na jednom kusu materiálu),

Typy 4660, 4662 (kyvné rameno)

• vyložení ramen až 600 mm
• ramena: vzdálenost 280 mm
• nastavitelný zdvih elektrody pro maximální rychlost práce

 Typy 4661, 4663 (kyvné rameno)

• vyložení ramen až 800 mm,
• ramena: vzdálenost 280 mm,
• nastavitelný zdvih elektrody pro maximální rychlost práce,

Typy 4665-4666 (lineární pohyb ramene)

• vyložení ramen 400 mm,
• ramena: vzdálenost 280 mm,
• válec s dvojitým zdvihem s ruční kontrolou,

Typy 4667-4668 (lineární pohyb ramene)

• vyložení ramen 500 mm,
• ramena: vzdálenost 280 mm,
• válec s pochromovaným pístem pro velký výkon a dlouhou životnost,
• válec s dvojitým zdvihem s ruční kontrolou

Invertorový bodovací lis

Typová řada 6121 – 6129, invertorové bodovací lisy, 90 - 200 kVA

Svařovací invertorový bodovací lis typ 6121 – 6129 jsou vybaveny invertorovou technologií, která přináší mnoho významných výhod: přesné nastavení času svařování (po milisekundách), rychlé dosažení nastaveného proudu a jeho přesné a konstantní řízení po celou dobu cyklu, delší životnost elektrod, esteticky dokonalejší sváry, až o 35 % nižší spotřeba proudu.

Tyto stroje jsou díky přínosům invertoru velmi vhodné pro svařování lehkých kovů či jiných obtížně svařitelných kovů, přesnost nastavení času a proudu umožňuje vysoce kvalitně svařovat i velmi tenké plechy.

Hlavní specifikace:

• výkon 90 – 200 kVA, přítlak elektrod až 1242 daN (Kg)
• provedení jako lis či kombinace bodovka/lis
• integrovaná řídící jednotka a proudová skříň
• možnost propojení řídících jednotek k počítači
• paměť na 300 různých programů sváření
• možnost ovládání obouručním ovladačem nebo pedálem
• vodou chlazený transformátor, desky, držáky elektrod a elektrody, transformátor zalitý epoxidovou pryskyřicí
• jednoduchá údržba, dlouhá životnost stroje
