Odporové bodování

Příbuzná technologie svařování plechů se řadí odporové svařování a bodování. V nabídce naší firmy najdete produkty od italské firmy TECNA která nabízí profesionální stroje na odporové bodování.

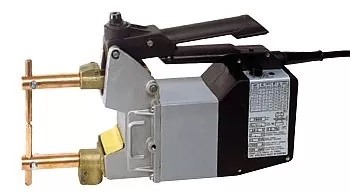

Bodovací kleště mechanické a pneumatické

Co je to bodová svářečka?

Bodová svářečka je zařízení, které umožňuje bodově svařovat, je to tedy stroj založený na principu odporového svařování. Bodová svářečka je tvořena rámem, v jehož útrobách je schována technologie, tedy silová část a řídící jednotka. Řídící jednotka je pochopitelně umístěno tak, aby ji bylo možné pohodlně ovládat. V případě, že se jedná o pneumatickou bodovou svářečku, je k rámu připevněn pneumatický válec a k němu potom držák elektrod a v něm jsou vsazeny elektrody. Vše tvoří jeden ucelený stroj, ke kterému je nutné přivést pouze napájecí napětí, chladící médium a případně stlačený vzduch.

Bodové svářečky můžeme rozdělit dle technologie:

  • AC, svařování je prováděno střídavým napětím
  • Invertor někdy nazýváno středofrekvenční, svařování je prováděno stejnosměrným proudem

Či dle konstrukce:

  • Kleště
  • Stojanové
  • Stolní
  • Mobilní (pro autoopravny)
  • Lisy
přečíst více
Základní informace Galerie a video

Základní informace

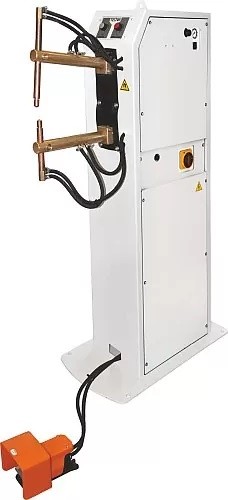

Nejpoužívanější jsou oboustanné bodovačky v ručním provedení, tzn. pracovník má kleště v ruce nabo zavěšené na balanceru pro ulehčení hmostnosti. Na stacionální pracoviště se používají stojanové bodovačky většinou vodou chlazené. Hlavním oborem v praxi využívají tuto technologii všichni kdo zpracovávají plech v průmyslu, vzduchotechnika, karosáři. Ti využívají zvláštní funkce jednostranného navařování hrotů, svorníků a matic. Tato technologe bývá často označena jako SPOT. Mezi silnější zařízení jsou v nabídce bodolisy které se používají na silnější materiály.

Co je odporové svařování?
Odporové svařovaní je soubor svařovacích metod, které na vytvořeni spoje využívají teplo vznikající průchodem svařovacího proudu svařovanými materiály a současného působení přítlačné síly. Mezi tyto metody patří bodové a švové svařovaní, svařování výstupkové (bradavkové) a stykové svařování stlačením a odtavením.

Odporově se svařují prakticky všechny druhy ocelí, a to i pozinkované nebo jinak pokovené, jako jsou karosérie aut, plechovky konzerv nebo drátěná pletiva. Svařovat lze i plechy z hliníku a jeho slitin, ale i materiály málo známé, jako titan nebo v jaderných aplikacích zirkon.

Hlavní druhy odporového svařování jsou:

  • bodové svařování,
  • výstupkové svařování,
  • švové svařování,
  • stykové odporové svařování stlačením,
  • svařování natupo odtavením.

Bodové svařování
Nejznámější a nejpoužívanější druh odporového svařování. Jsme výhradní zástupci firmy Tecna v České republice. Známou výrobní společností specializovanou na rozsáhlou produkci bodovek a projekčních svařovacích strojů.

Princip bodového svařování
Spoje se vytvářejí v podobě svarových čoček mezi přeplátovanými dílci. Pro svařování se používají válcové duté elektrody s výměnnou čepičkou = kontaktní špičkou.
Podle uspořádání svařovacích elektrod rozeznáváme :

  • přímé bodové svařování – elektrody jsou umístěny souose z opačných stran svařovaných dílců,
  • nepřímé bodové svařování – elektrody jsou umístěny v různých osách z jedné strany svařovaných dílců.

Bodové svařování se používá na výrobu přeplátovaných spojů dílců z tenkého plechu, tloušťky běžně do cca 2,5–3 mm. Svařovat lze i větší tloušťky. Do dnešních dnů je to nejpoužívanější spojovací technologie v automobilové výrobě.

Kromě výroby automobilů a jiných dopravních prostředků (železniční kolejová vozidla, letecká výroba, výroba autobusů) se bodové svařování používá v mnoha jiných oblastech, např. při výrobě různých plechových krytů pro strojní zařízení.
